一、動力電池系統

動力電池系統由電池箱外殼、電池包、電池管理系統、輔助元器件4部分組成，如圖1所示。動力電池系統由電池箱外殼、電池包、電池管理系統、輔助元器件4部分組成，如圖1所示。

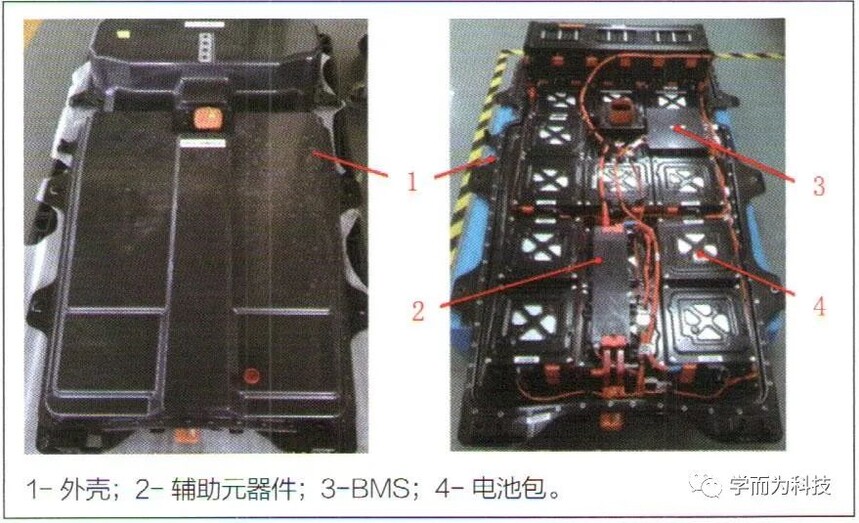

圖1 動力電池箱

1．外殼

2．電池包

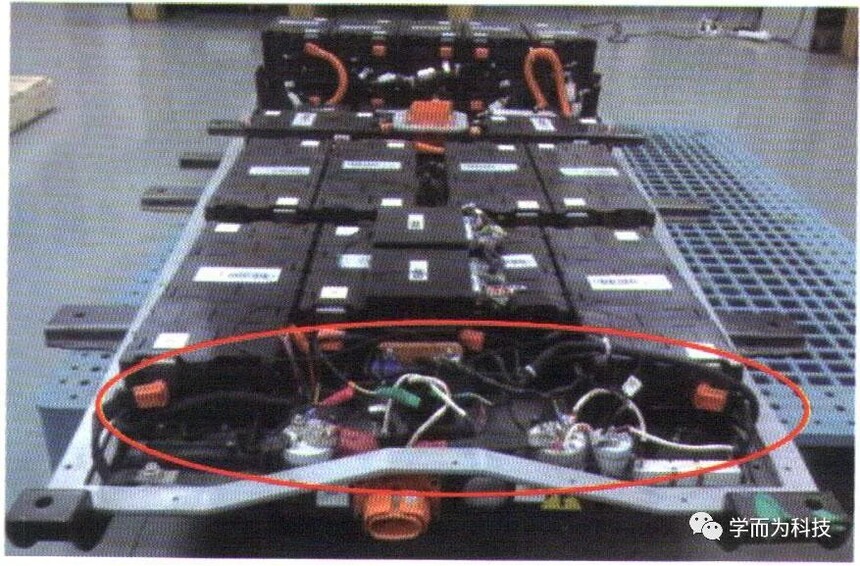

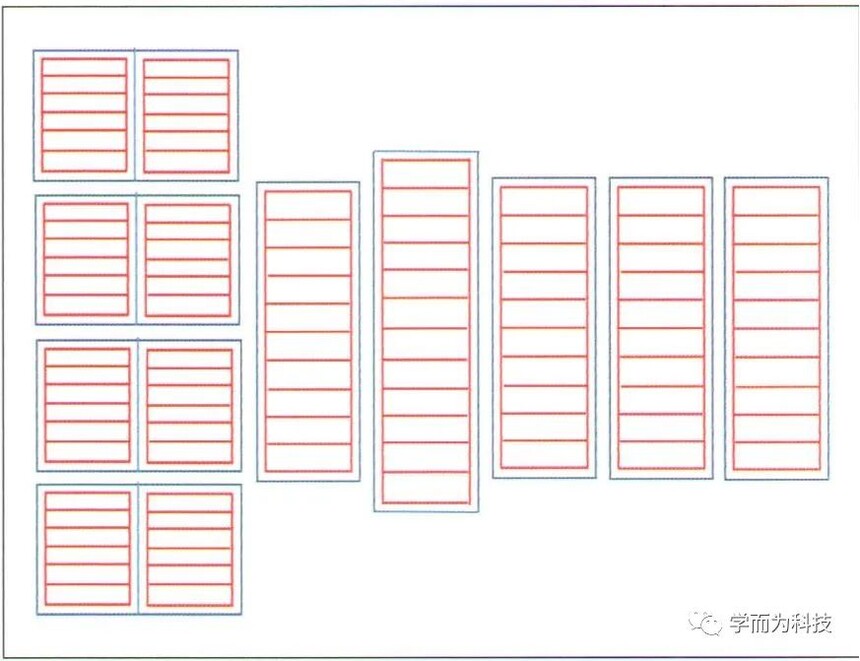

圖2 1P100S電池包

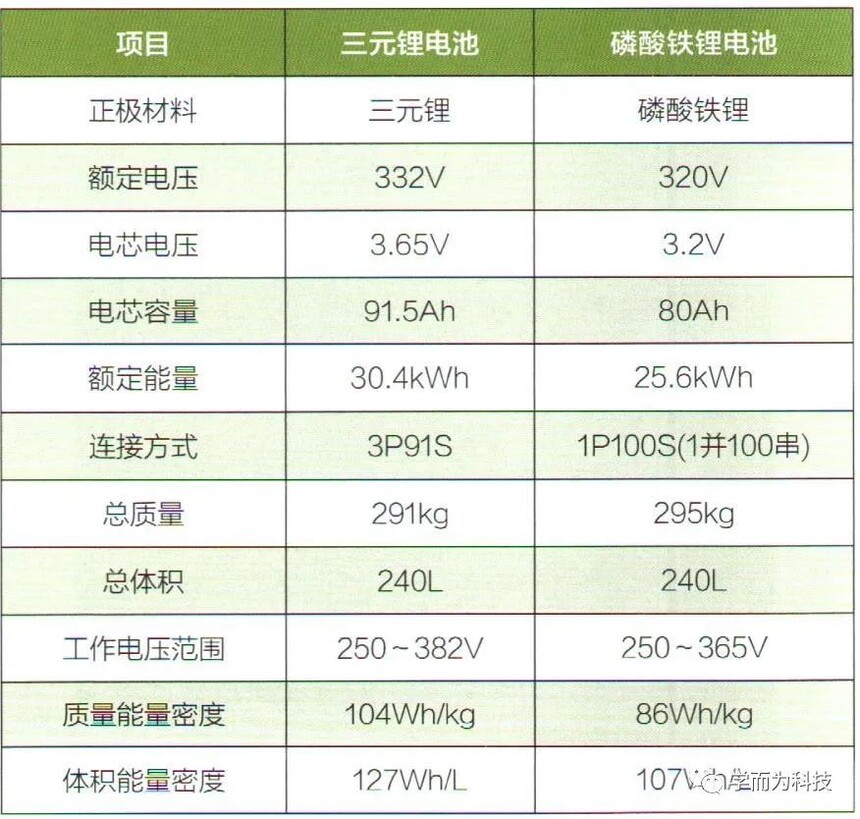

表1 EV200動力電池

3．電池管理系統

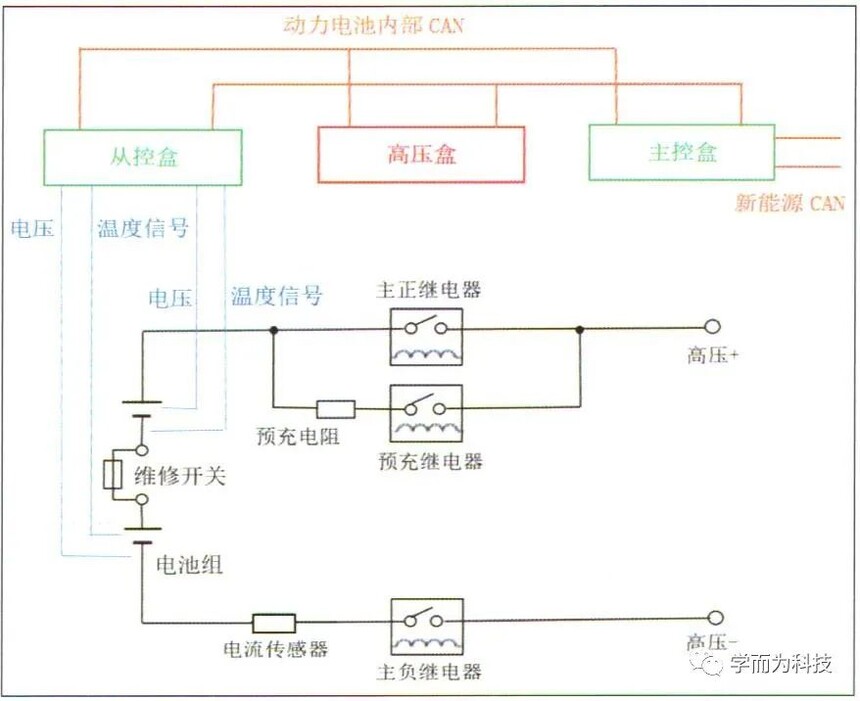

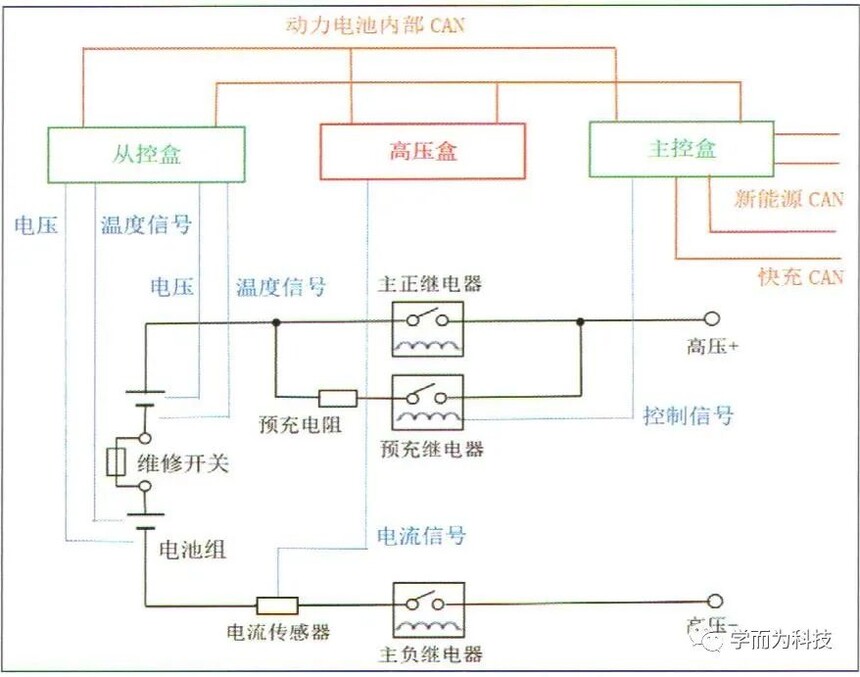

圖3 電池管理系統框圖

（2）主控盒的作用。如圖4所示：①接收從控盒發來的實時模塊電壓和模組溫度，并計算最大值和最小值；②接收高壓盒發來的總電壓和總電流；③通過新能源CAN與VCU、充電機等通信，通過快充CAN與直流充電樁、數據采集終端通信；④控制充放電電流（執行部件是車載充電機、直流快充樁和電機控制器）；⑤控制動力電池加熱。

圖4 主控盒作用

（3）從控盒作用。亦稱作電池信息采集盒，如圖5所示：①實時監控每個模塊電壓；②實時監測每個模組的溫度；③監測SCO值；④將以上監測到的數據傳送給主控盒。

圖5 從控盒作用

主控盒大多安裝在電池箱內，也有安裝在電池箱外。安裝在電池箱內的，采取1主N從，稱作分布式；主從合一稱作集中式，如圖6所示，這種型式如線束破損則容易產生安全隱患，還容易使BMS短路而燒毀。

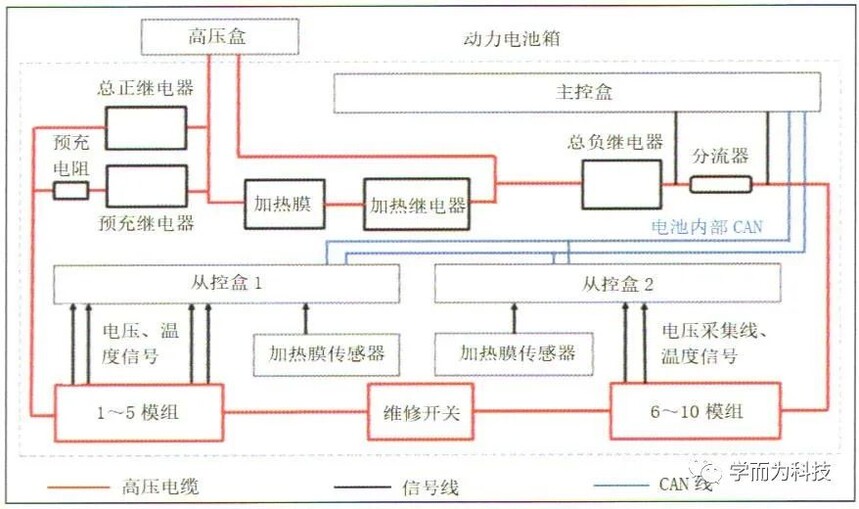

圖6 集中式BMS

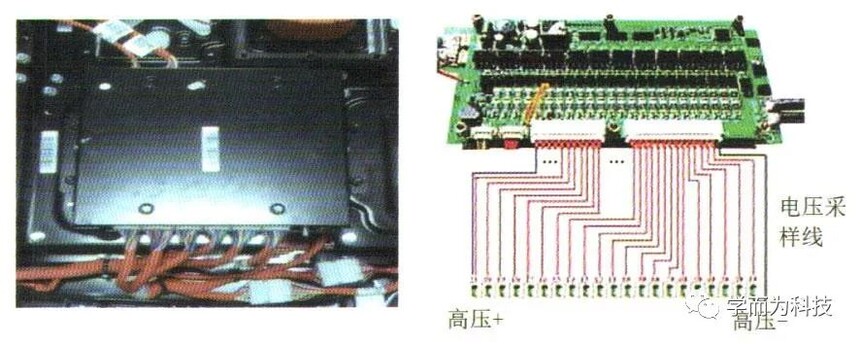

（4）高壓盒作用。如圖7所示：①監控動力電池總電壓，包括主繼電器的內外四個監測點（主正繼電器內、主正繼電器外、主負繼電器內、主負繼電器外）；②監測充放電電流；③監控高壓系統絕緣性（見后面介紹）；④監控高壓連接情況；⑤將以上監測到的數據傳送給主控盒。

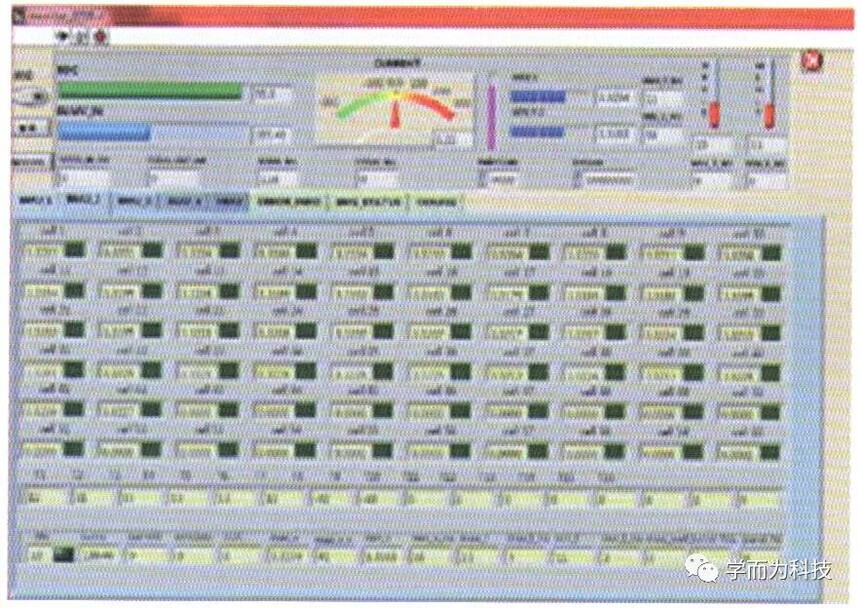

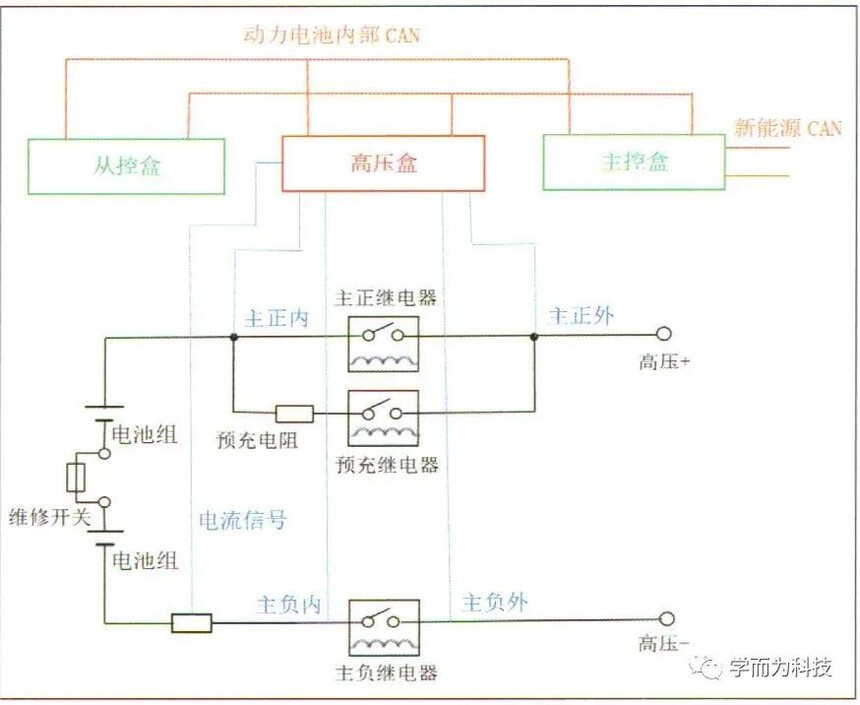

圖7 高壓盒相關電路

4．輔助元器件

圖8 輔助元器件

 （1）主正繼電器，如圖9所示，由BMS控制，作用是接通／斷開動力電池正極。

圖9 主正繼電器

（2）預充繼電器、預充電阻，如圖10所示，由BMS控制，作用是接通／斷開動力電池預充正極。預充電阻一般為100Ω，目的是通入小電流，預充電時檢測單體電池有無短路；上電時先用小電流給電機控制器和電動壓縮機控制器的電容器充電，因?yàn)殡娙萜髟诔潆婇_始時處于短路狀態。

圖10 預充繼電器、預充電阻

（3）主負繼電器，由整車vcu控制，接通／斷開動力電池負極。

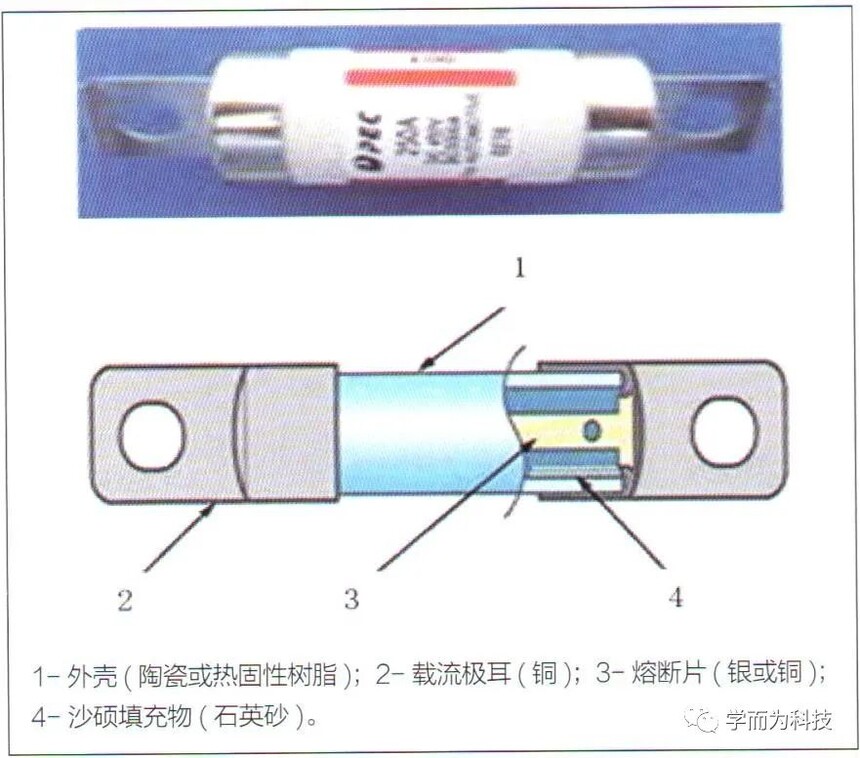

圖11 高壓熔斷器

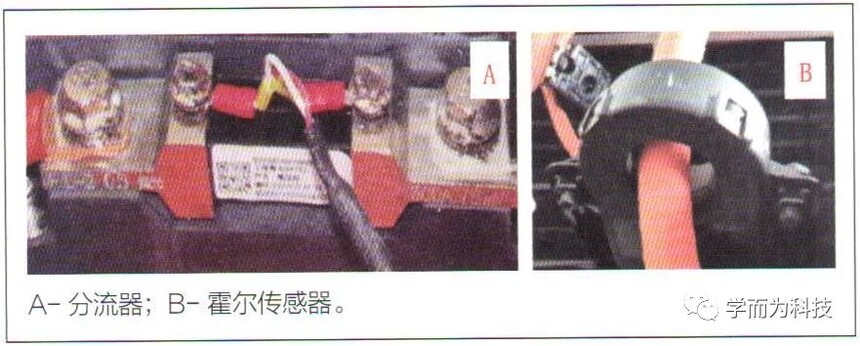

（5）電流傳感器，型式有分流器和霍爾傳感器兩種，如圖12所示。分流器是一個阻值很小的電阻，當有直流電通過電阻時產生電壓降，根據歐姆定律，電流＝電壓／電阻，就可計算出電流值�；魻杺鞲衅魇前雽�(dǎo)體材料制成的磁電轉換器件，高壓電纜穿過該器件，電纜周圍產生磁場；傳感器輸入端通入電流，輸出端產生與高壓電纜電流成比例的霍爾電勢，就可計算出電流值。

圖12 電流傳感器

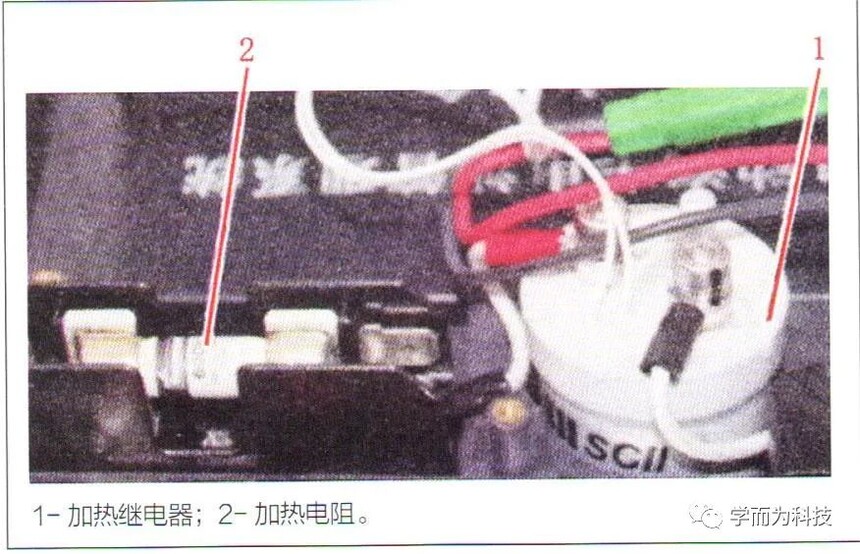

（6）加熱繼電器與加熱熔斷器，如圖13所示，適用磷酸鐵鋰電池，該電池低溫充放電性能差，在低溫如不加熱充電或放電，會降低電池循環壽命，電池溫度范圍為0～50℃。

圖13 加熱繼電器

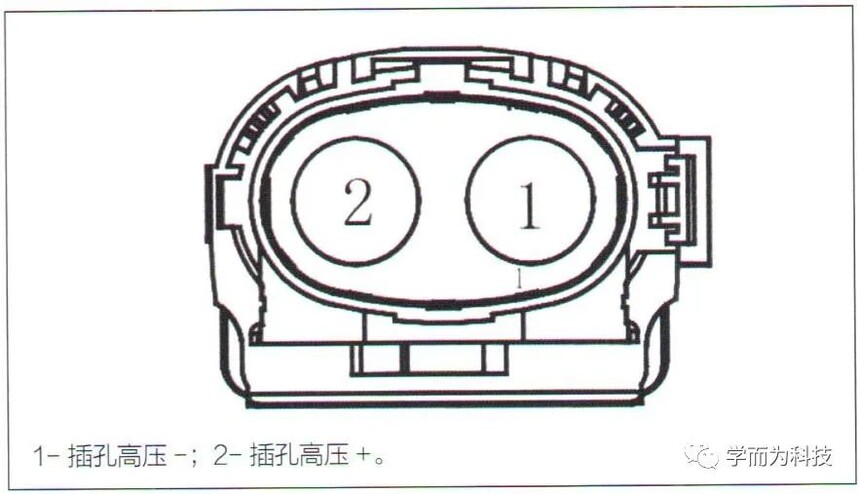

（7）高壓插座，用來連接通往高壓盒的高壓電纜，EV200電動車高壓插座如圖14所示，插孔1為高壓－，插孔2為高壓＋。

圖14 高壓插座

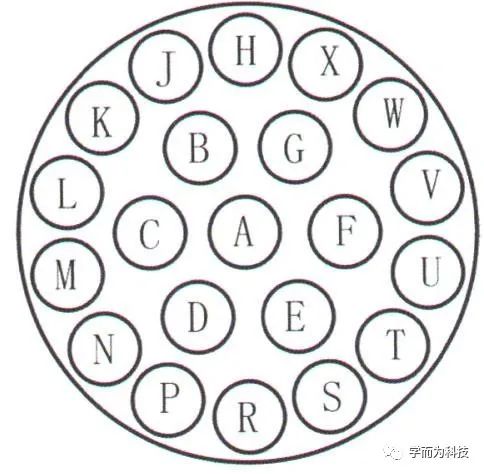

（8）低壓插座，用來連接低壓線束，北汽新能源EV200的低壓插座示意圖如圖15所示，端子含義見表2。

圖15 低壓插座

表2 低壓插座端子定義

二、BMS控制原理

1.BMS功能

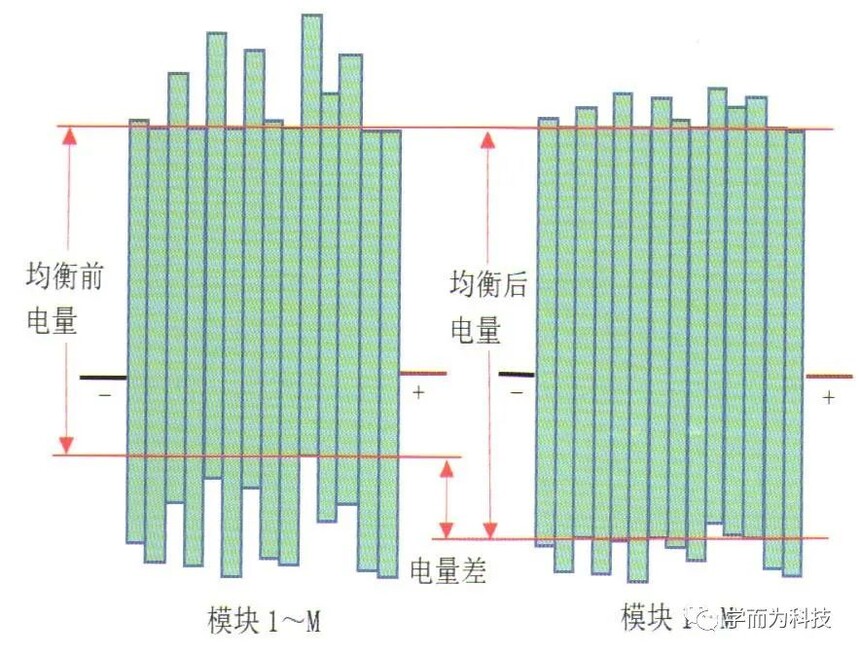

①電池不一致性，是指隨著循環充放電次數增加和工作環境變化，出現單體電壓、容量、內阻不一致，降低電池容量，影響電池使用壽命。如圖16所示，先看均衡前，某個模塊已達到放電終止電壓（下限保護電壓），其他模塊還有一定的電量，這時不能繼續放電；充電后某個模塊已達到充電終止電壓（上限保護電壓），這時不能繼續充電；可以看出均衡前電池總電量減小。再看均衡后，增加了電量差，電池的電量增加。圖中每個模塊電量的長短不同，說明容量不一致。

圖16 均衡前后的電量對比

圖17 各模塊電壓

（5）熱管理。①在低溫情況下對電池包加熱。②電池自身有內阻，電流流動產生熱量，熱量累積溫度升高，當超出正常溫度會影響電性能和壽命，BMS監測各模組溫度，通過冷卻液循環或通風散熱。

（1）慢充電。BMS通過新能源CAN連接VCU、驅動電機控制器、車載充電機、DC/DC控制器、PTC控制器、電動壓縮機控制器、診斷接口。早期有的車型BMS通過慢充總線連接車載充電機、數據采集終端。當插上慢充槍，VCU喚醒BMS由睡眠狀態轉為工作狀態，VCU接通電池箱內的主負繼電器，BMS先接通預充繼電器，再接通主正繼電器而斷開預充繼電器。BMS根據動力電池總電壓、模塊電壓、模組溫度，由充電機調節充電電流，慢充電過程需要8～10h（常溫25℃，0→100%SOC）。

（2）快充電。BMS通過快充CAN連接直流快充樁、RMS數據采集終端、診斷接口。當插上快充槍，BMS將充電需求送給直流快充樁，由直流快充樁調節充電電流，快充電過程需要30～45min（常溫 25℃，30%→80%SOC）。

3．充電前加熱

圖18 慢充加熱回路

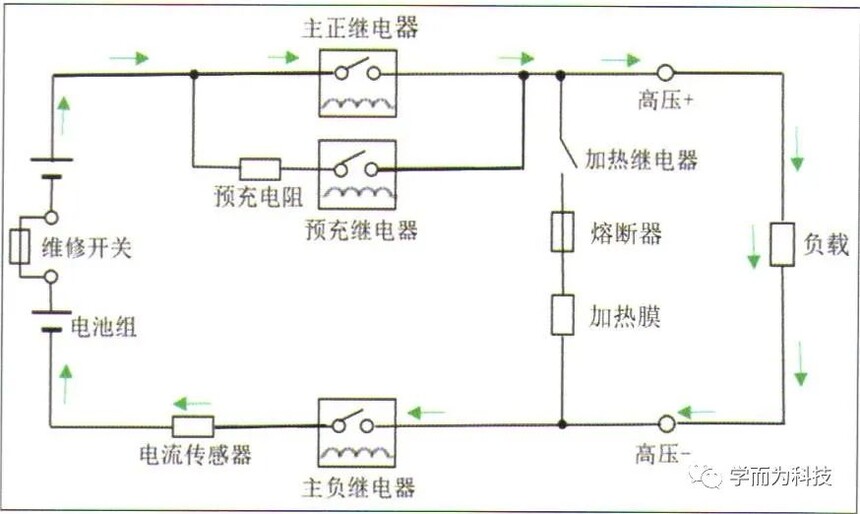

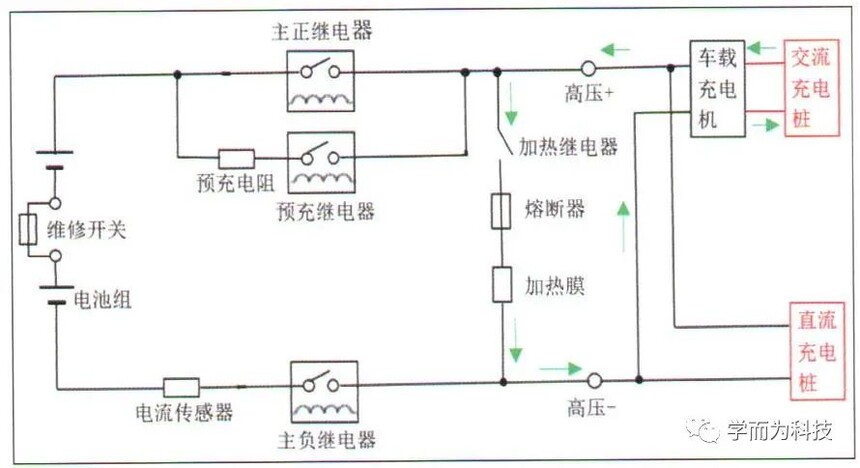

（2）快充加熱回路，如圖19所示：直流充電樁→高壓盒＋→升加熱繼電器觸點→加熱膜→加熱熔斷器→高壓盒→升直流充電樁。

圖19 快充加熱回路

4．預充電

圖20 慢充預充電回路

（2）快充預充電，是由直流充電樁提供電源。

5．充電

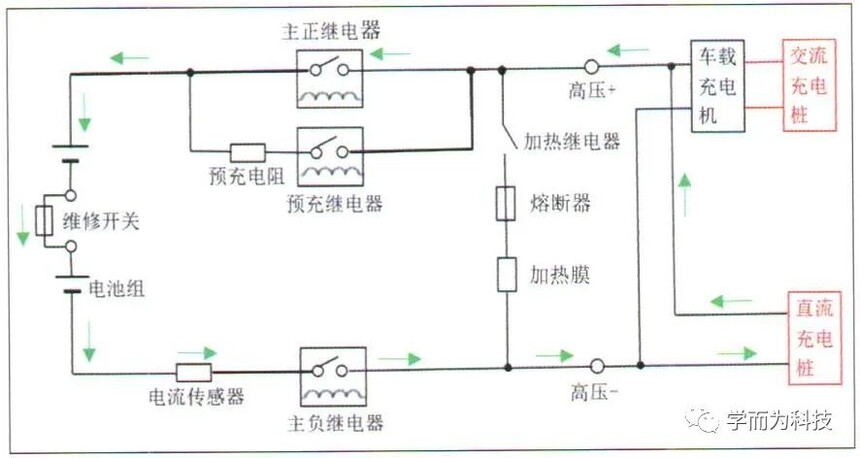

圖21 慢充回路

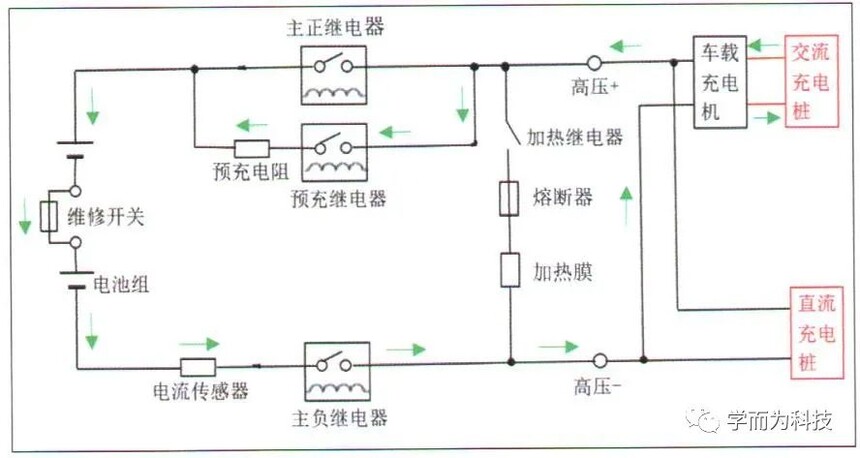

（2）快充回路，如圖22所示：直流充電樁→高壓＋→主正繼電器觸點→電池模組→維修開關（內有熔斷器）→電池模組→電流傳感器→主負繼電器觸點→高壓－→直流充電樁。

圖22 快充回路

6．上電

圖23 預上電回路

（2）上電回路。當電容電壓等于動力電池電壓，BMS閉合主正繼電器，斷開預充繼電器，如圖24所示：動力電池＋。主正繼電器觸點→高壓＋→負載斗高壓－→主負繼電器觸點→電流傳感器（分流器）→動力電池－。

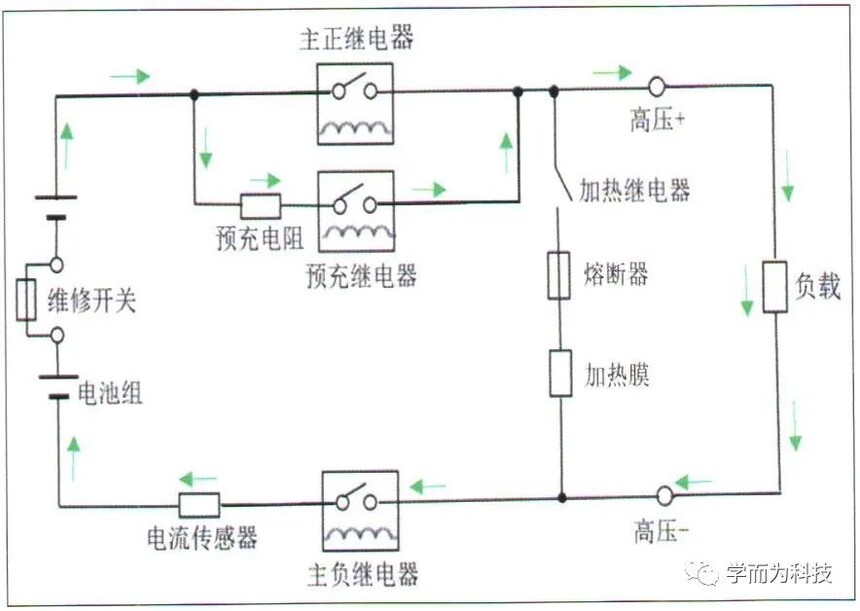

圖24 上電回路

7.絕緣監測

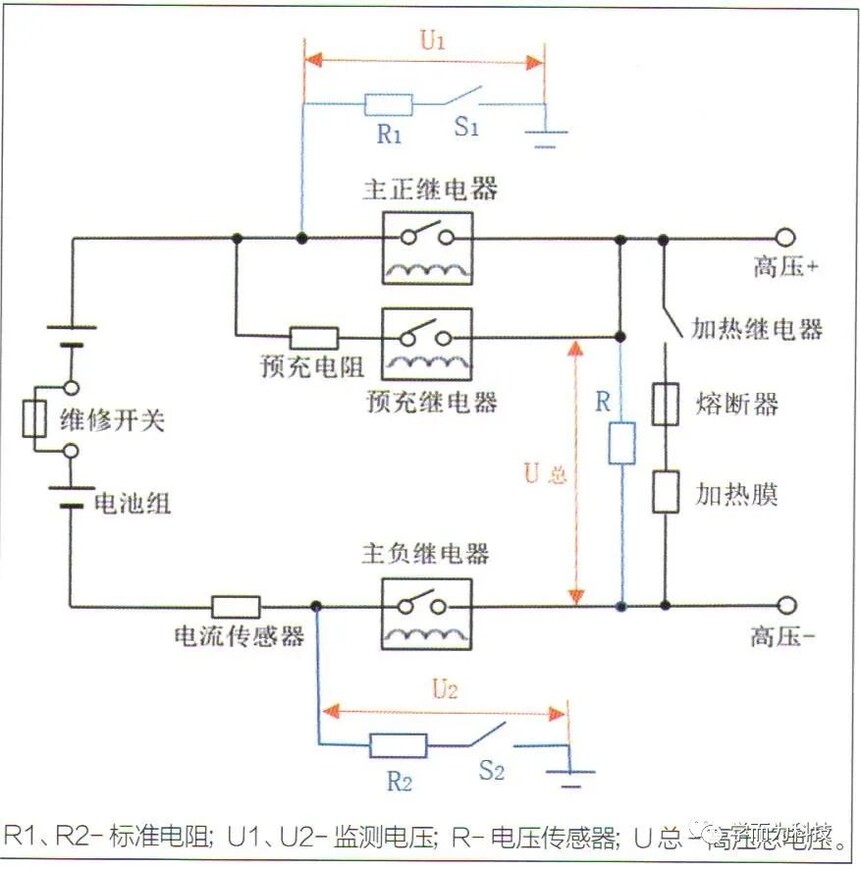

圖25 絕緣監測回路

（1）電池正監測回路，動力電池＋→絕緣監測電阻→主正絕緣監測繼電器→搭鐵。
